Un petit tuto pour la route...
Aujourd'hui votre fer à souder peut vous éviter de perdre 40, 50 ou plus d'Euros...

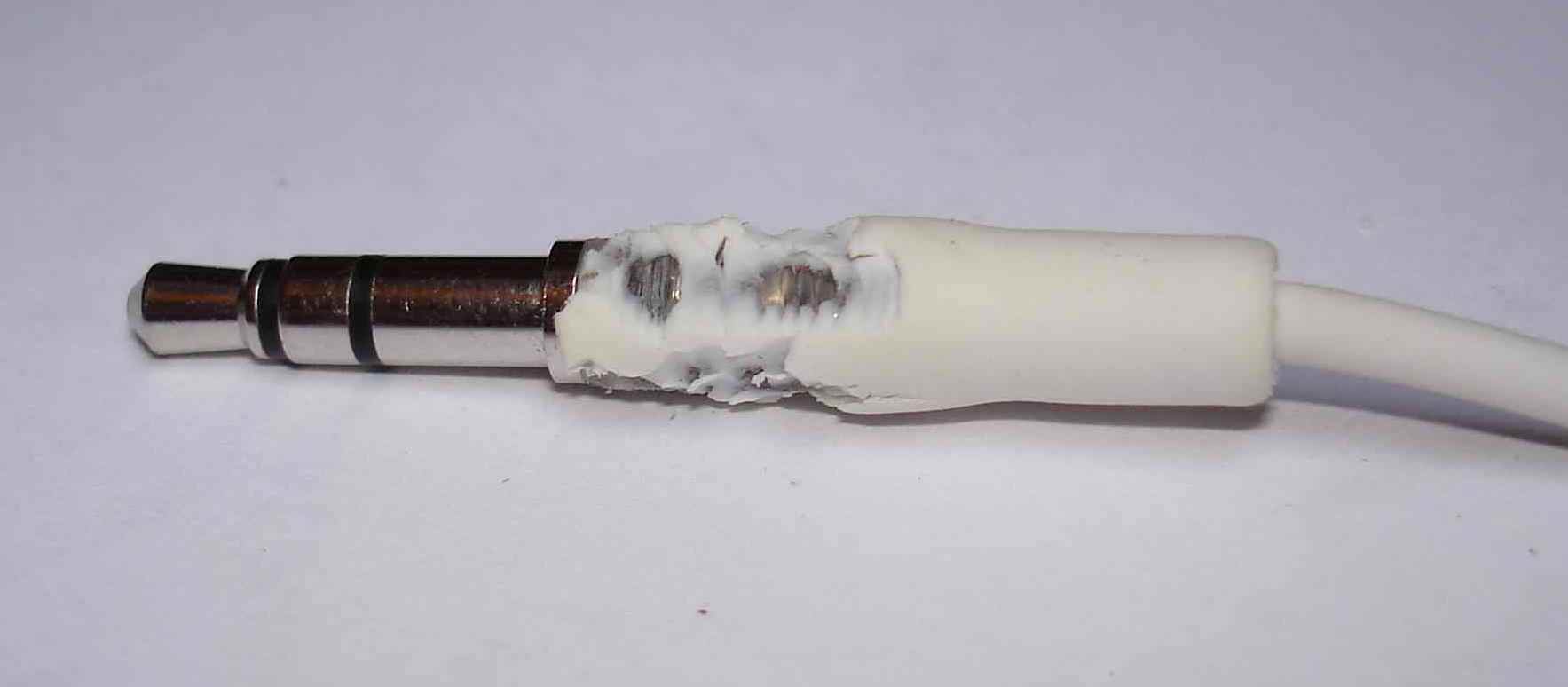

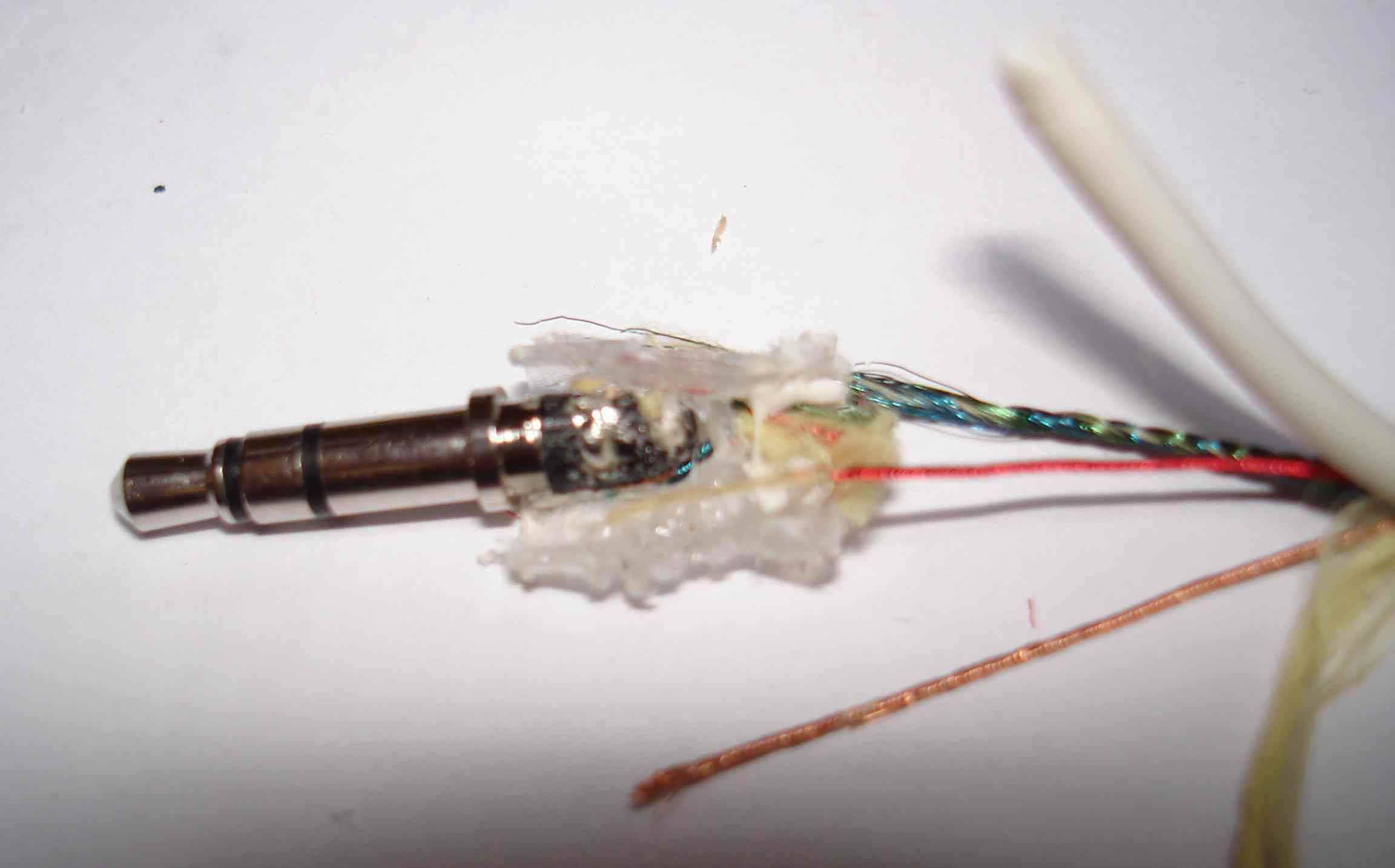

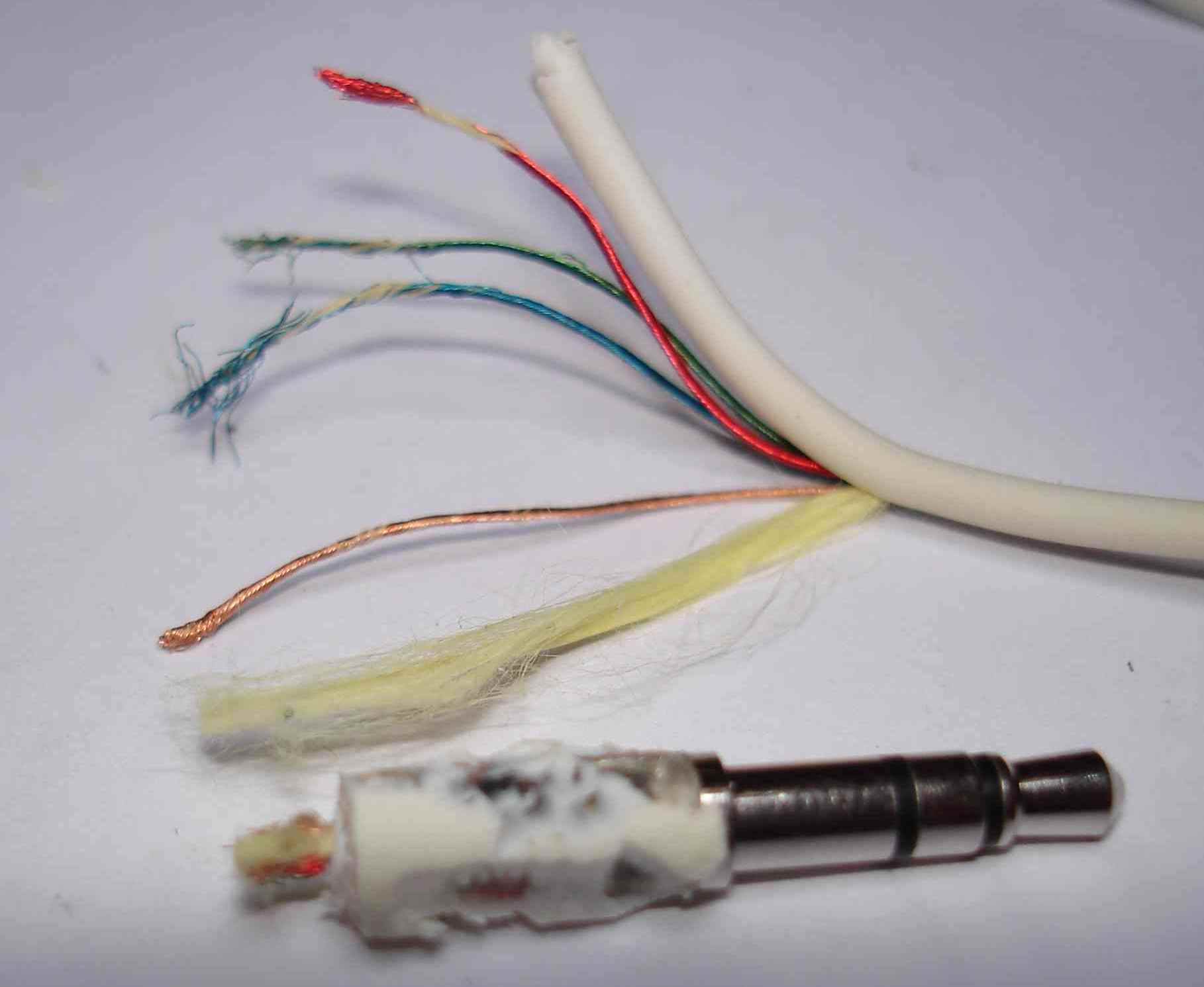

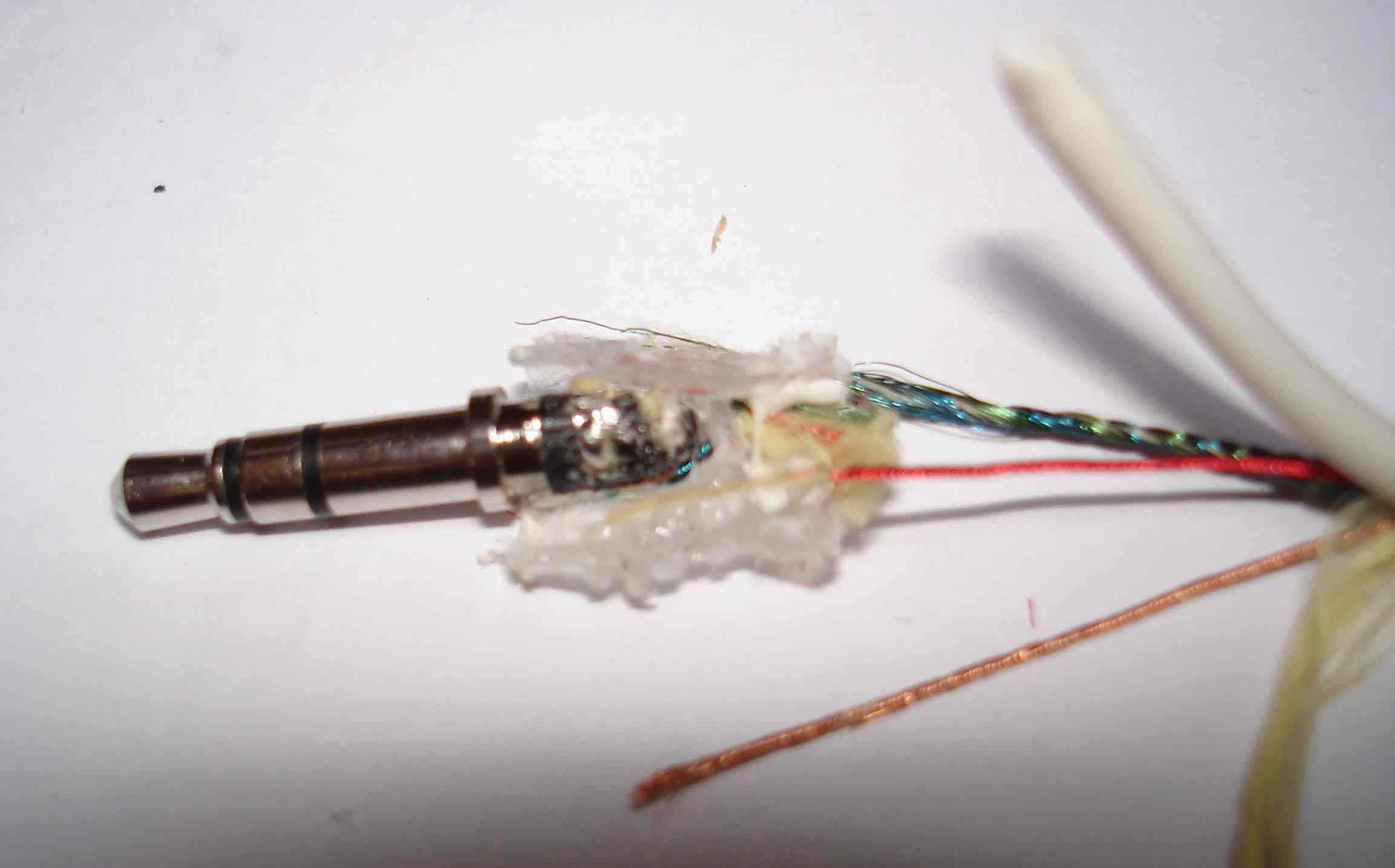

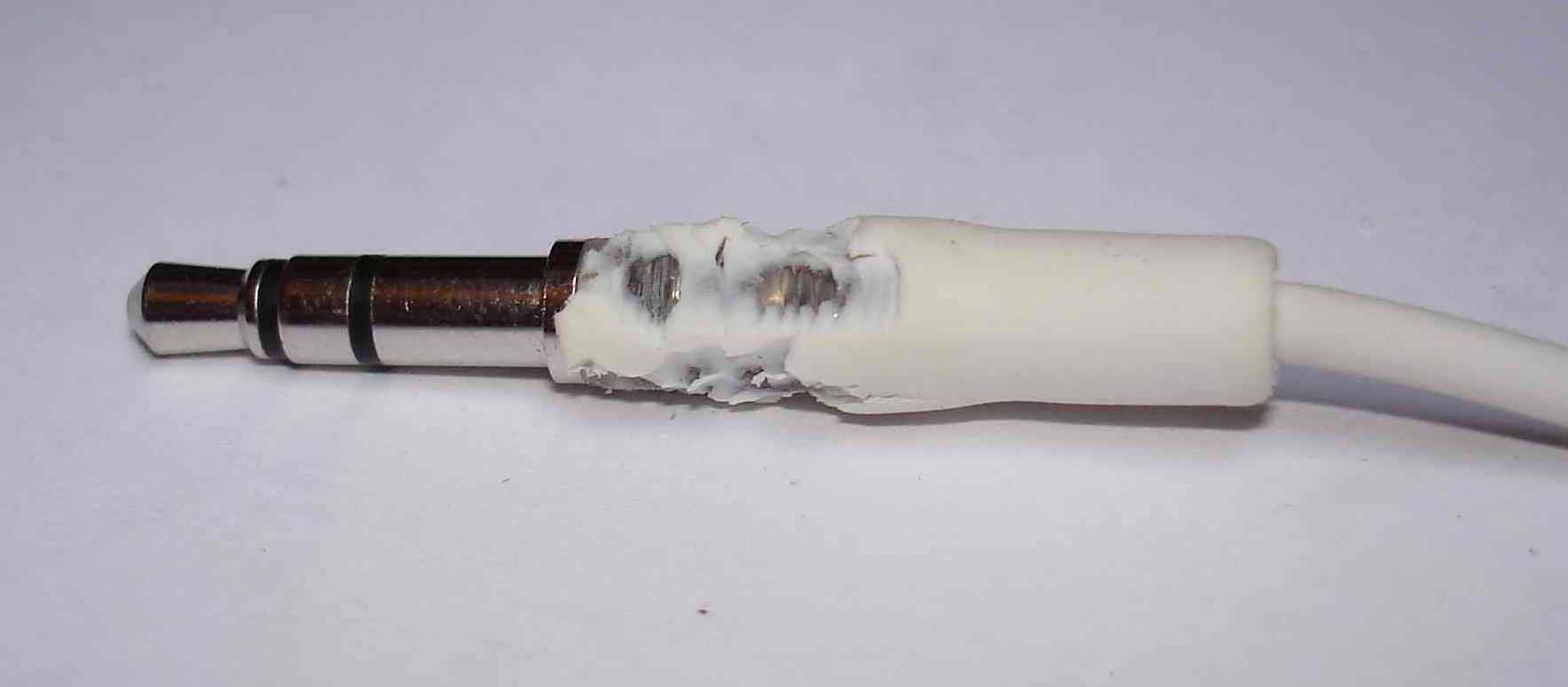

Il faut savoir un truc tout bête, la durée de vie d'un casque ou d'écouteur quelque soit la marque n'excède guère un an si l'on fait attention mais s'approche beaucoup plus des 6 mois et la panne unique que l'on rencontre est la coupure du son dans un des écouteurs, cette coupure se situe TOUJOURS à l'endroit où le fil sort du jack.
Pour réparer c'est très simple il faut:
Un fer à souder et de la soudure.
Un jack mâle 3,5 mm (1 à 2 euros dans toutes les bonnes crémeries !).
Avec un jack standard à sortie droite la panne se reproduira dans 6 mois au même endroit mais c'est pas grave, il suffira de refaire la manip.

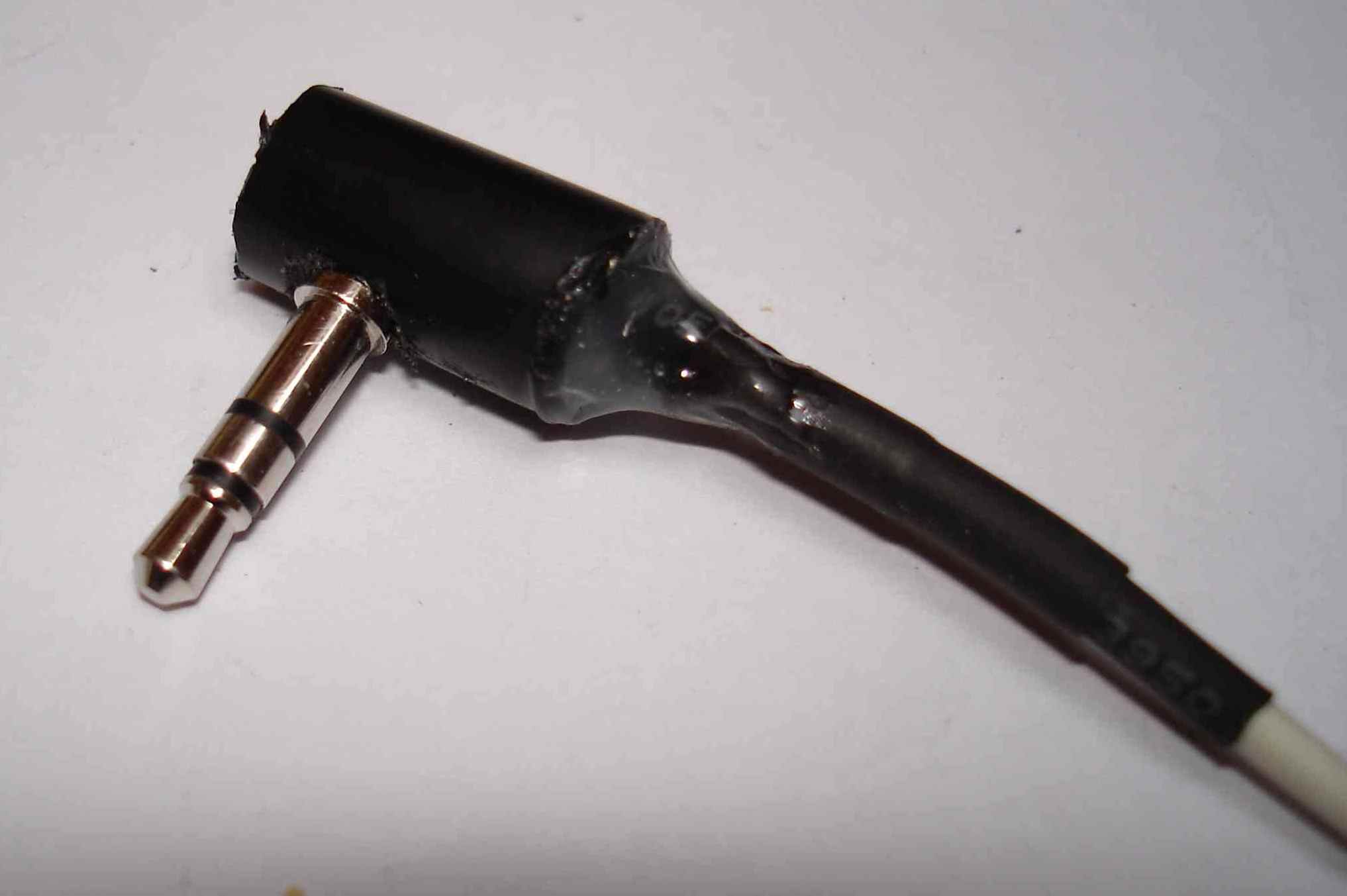

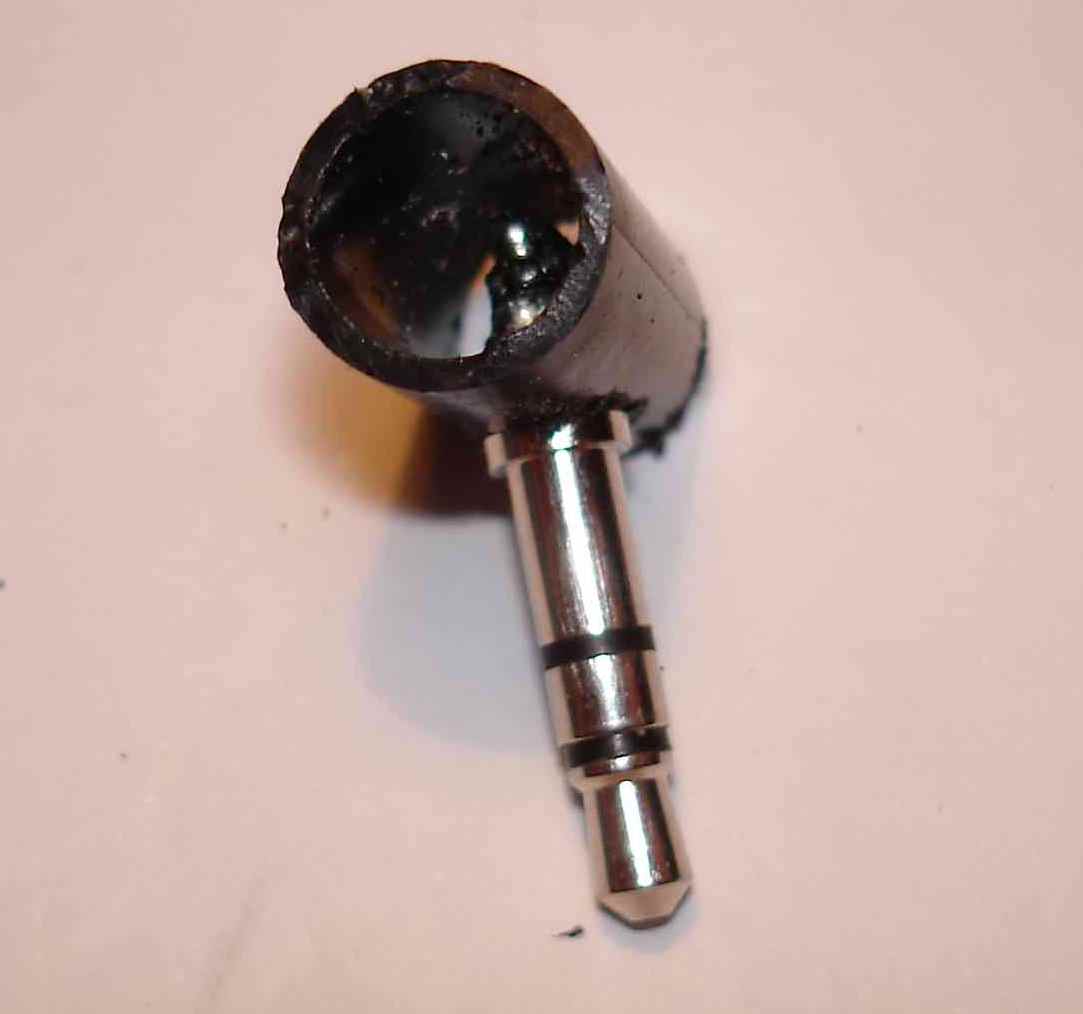

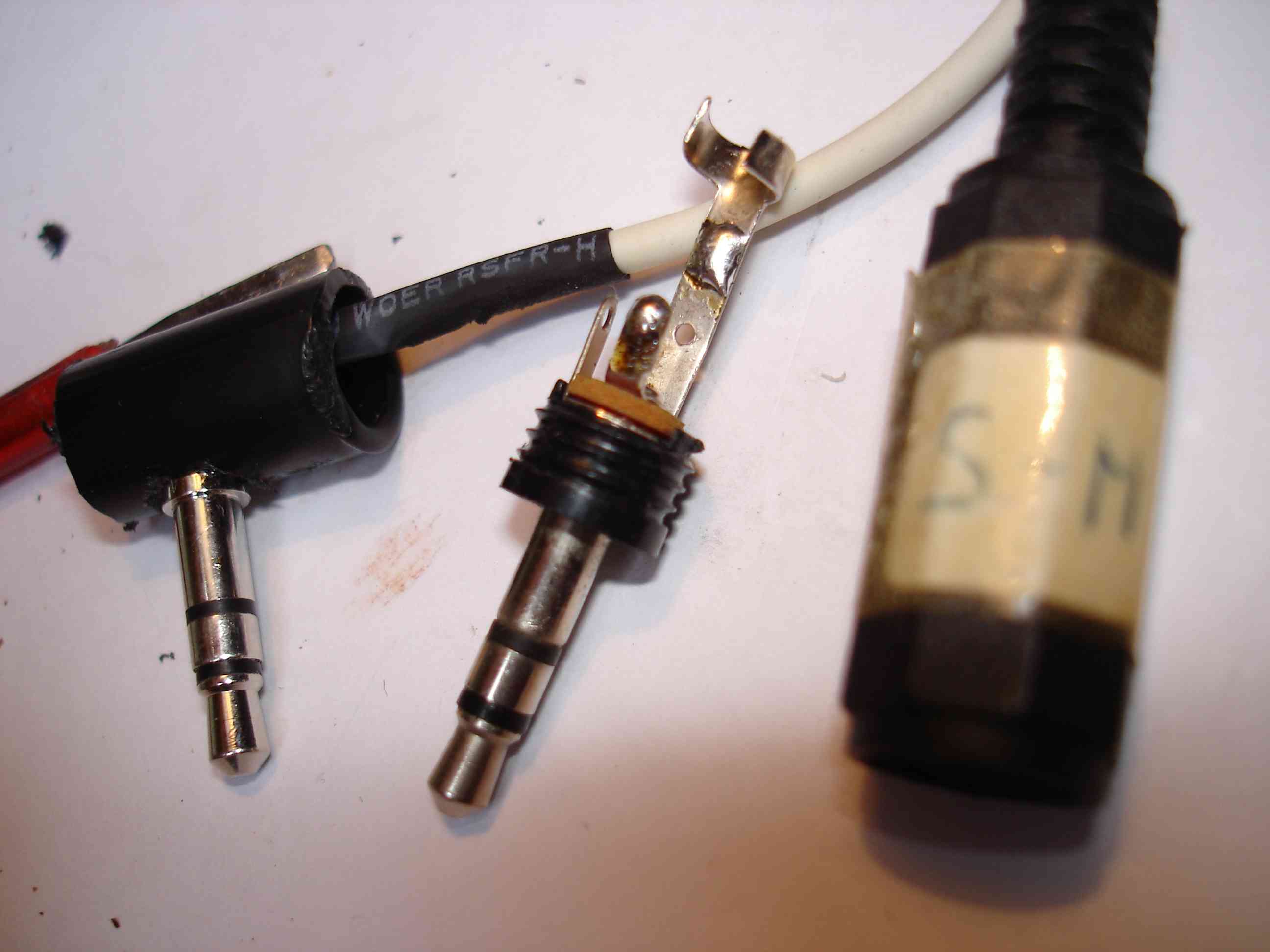

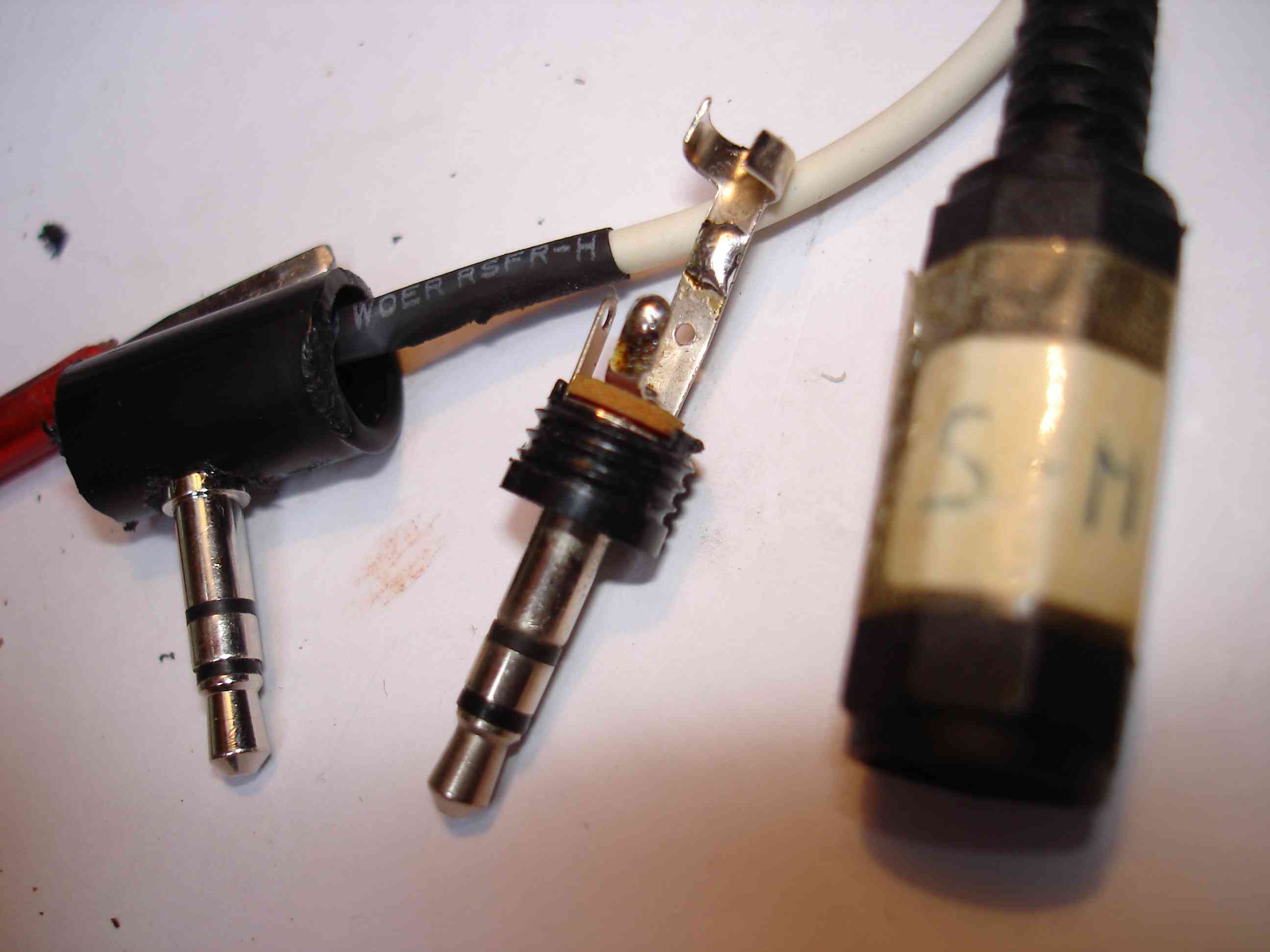

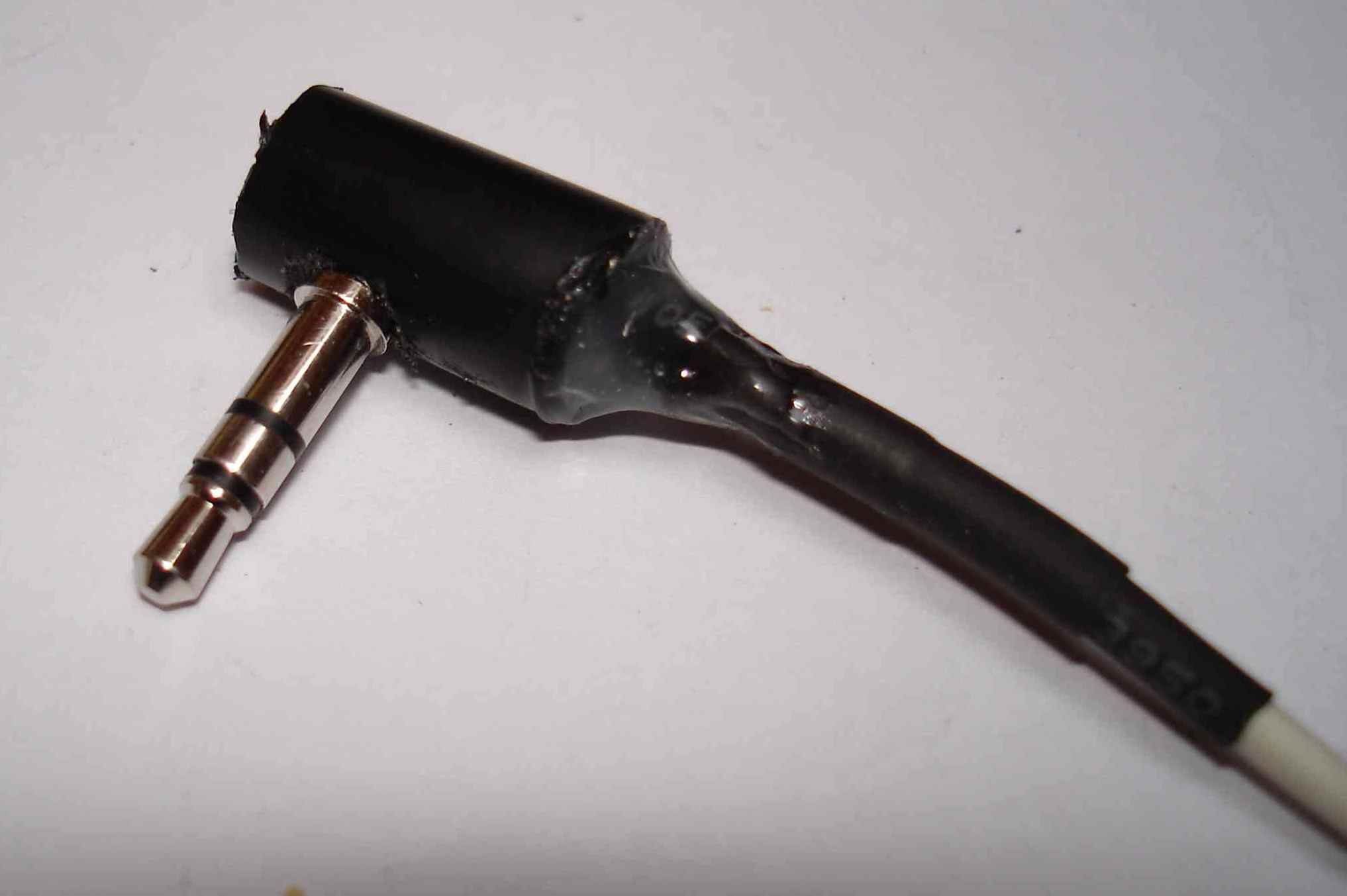

Dans les photos qui suivent je vous montre comment faire un jack coudé qui va résister beaucoup plus longtemps (celui de mon fils à plus d'un an !), dans ce cas il vous faudra :
Un stylo.

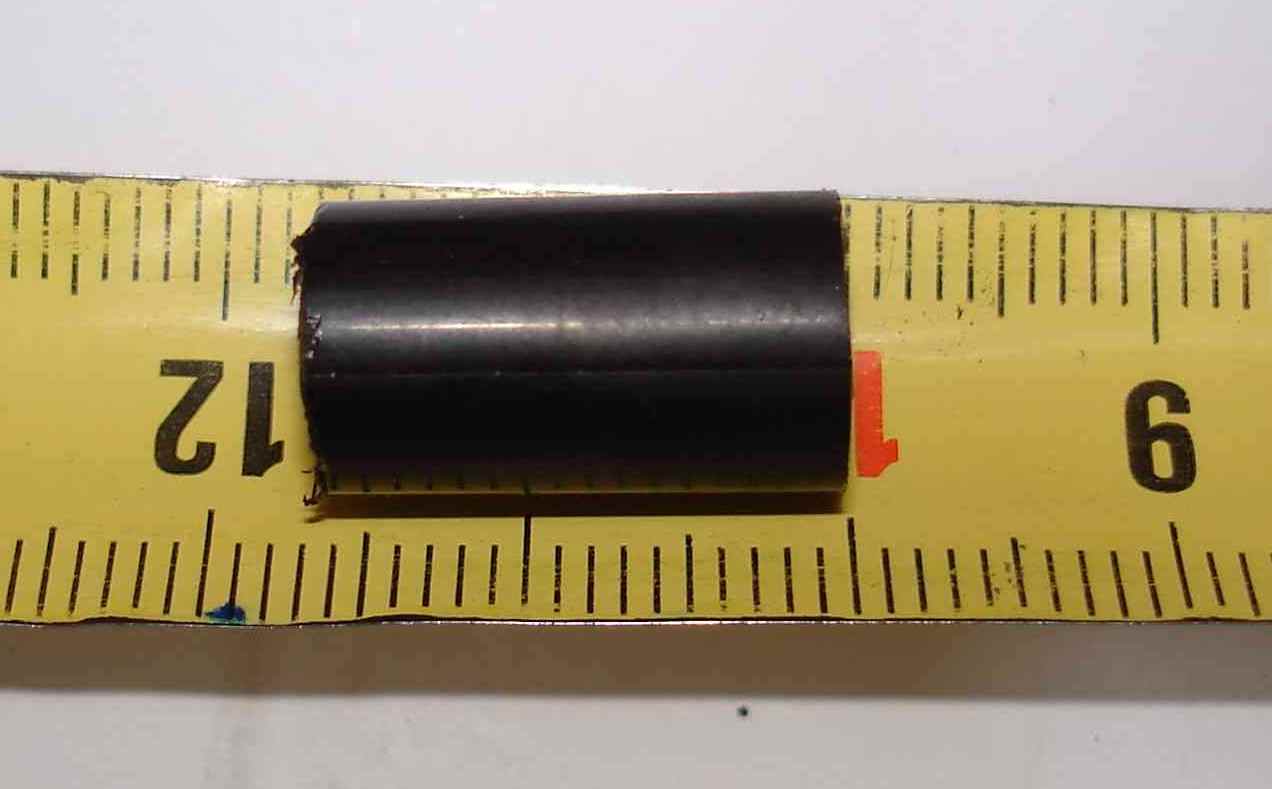

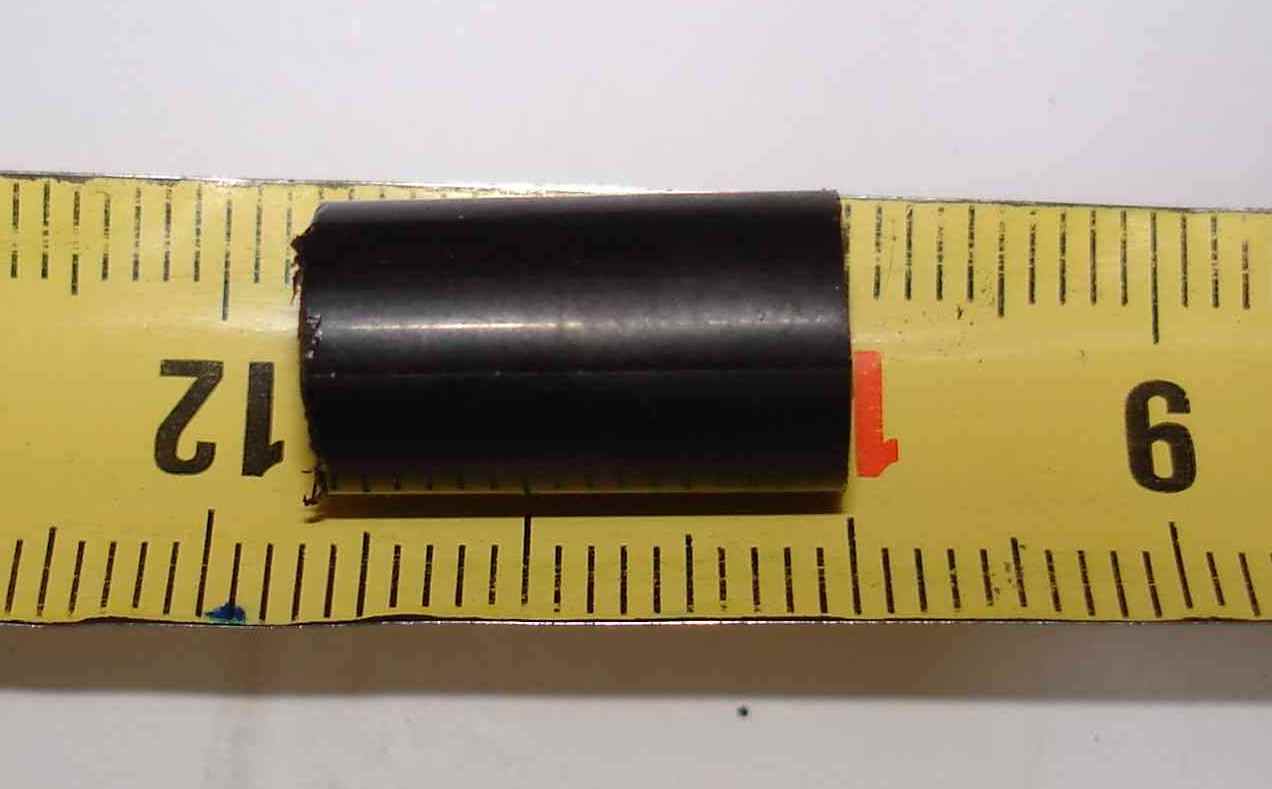

Un bout de gaine thermo-rétractable.
De la colle à pistolet à colle (colle en bâtonnet).

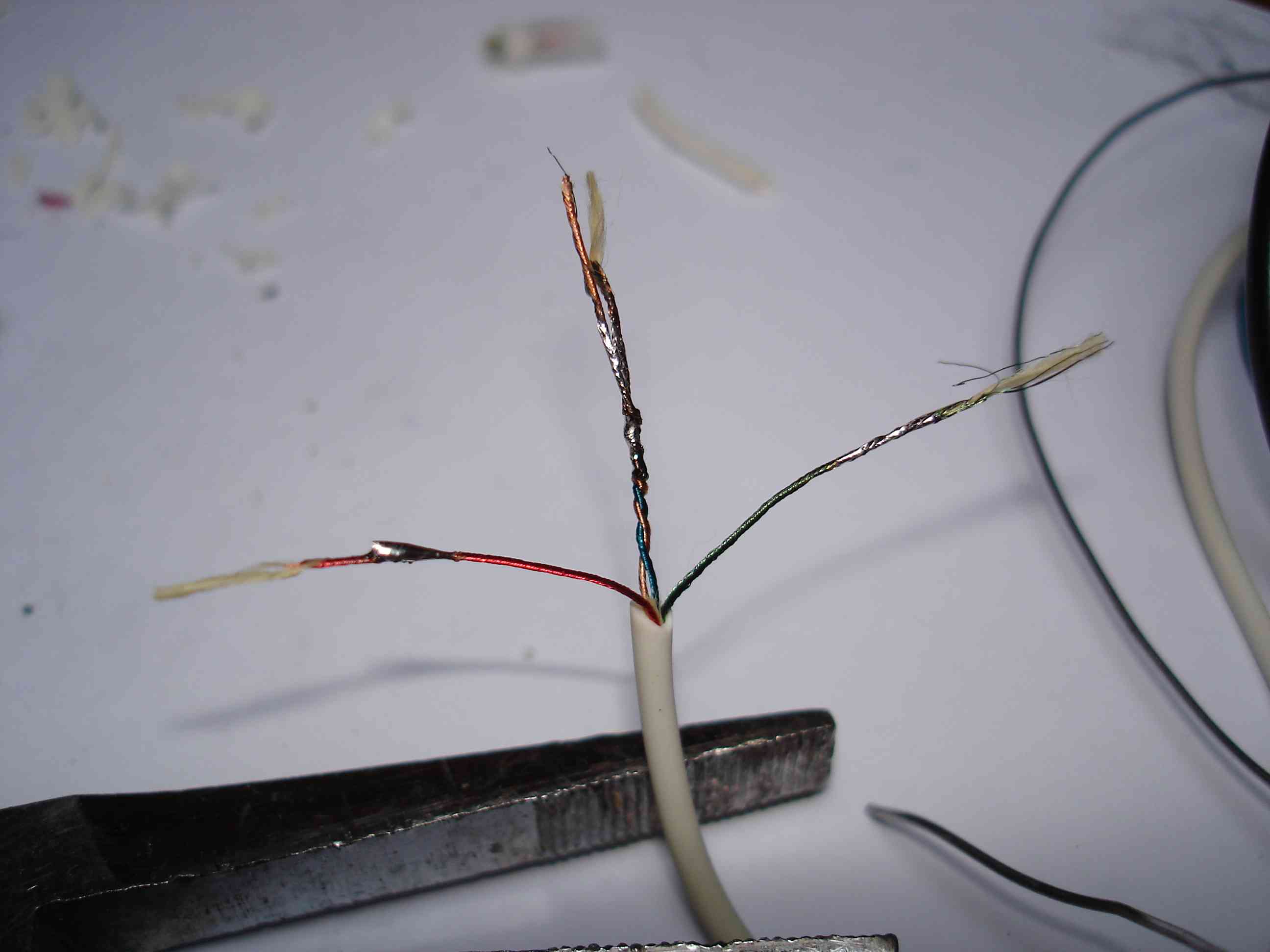

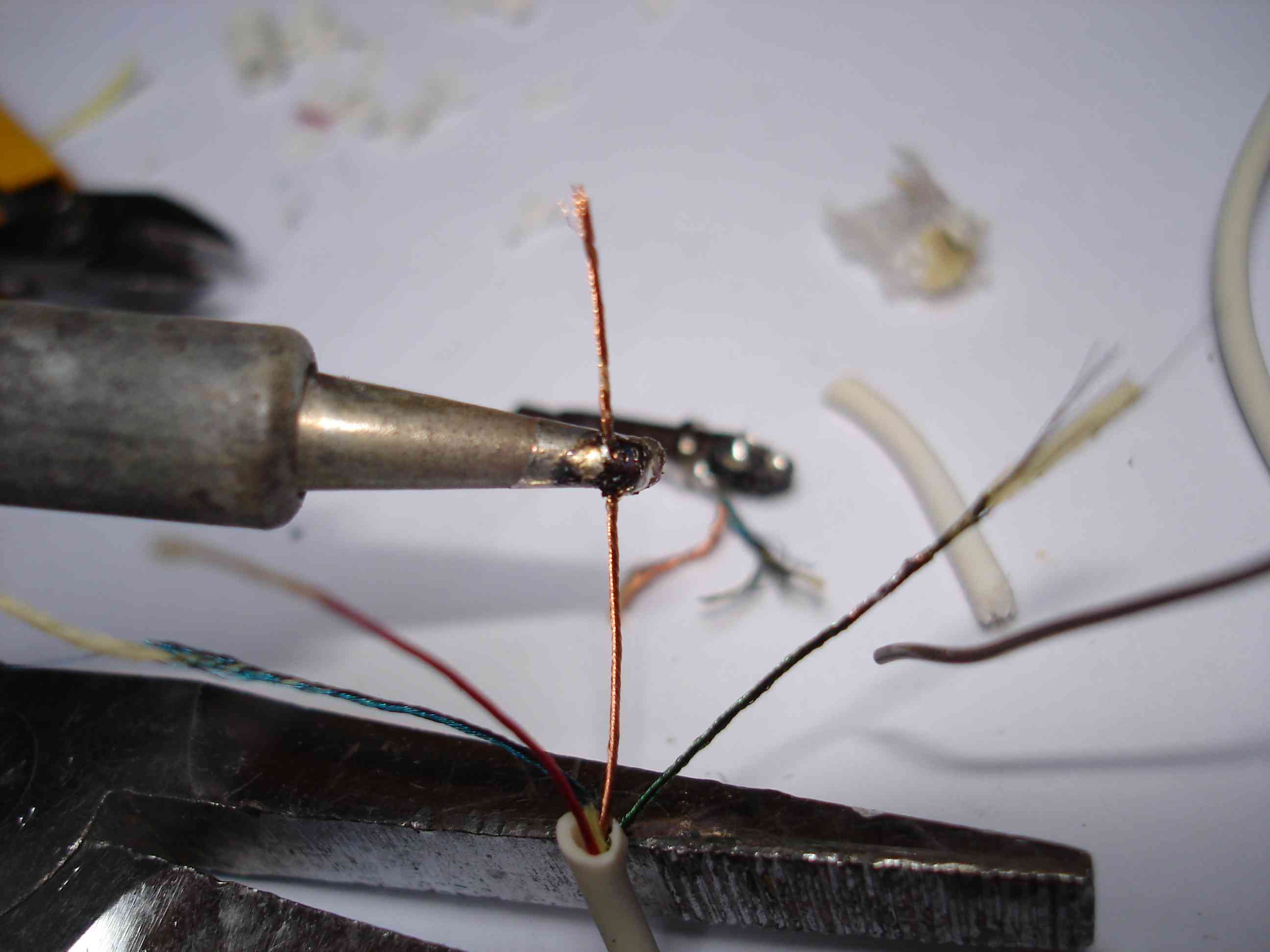

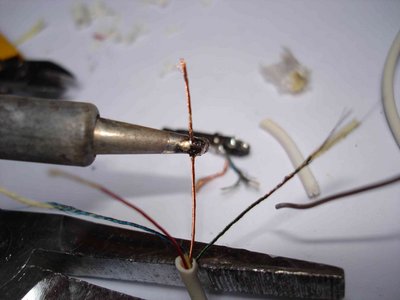

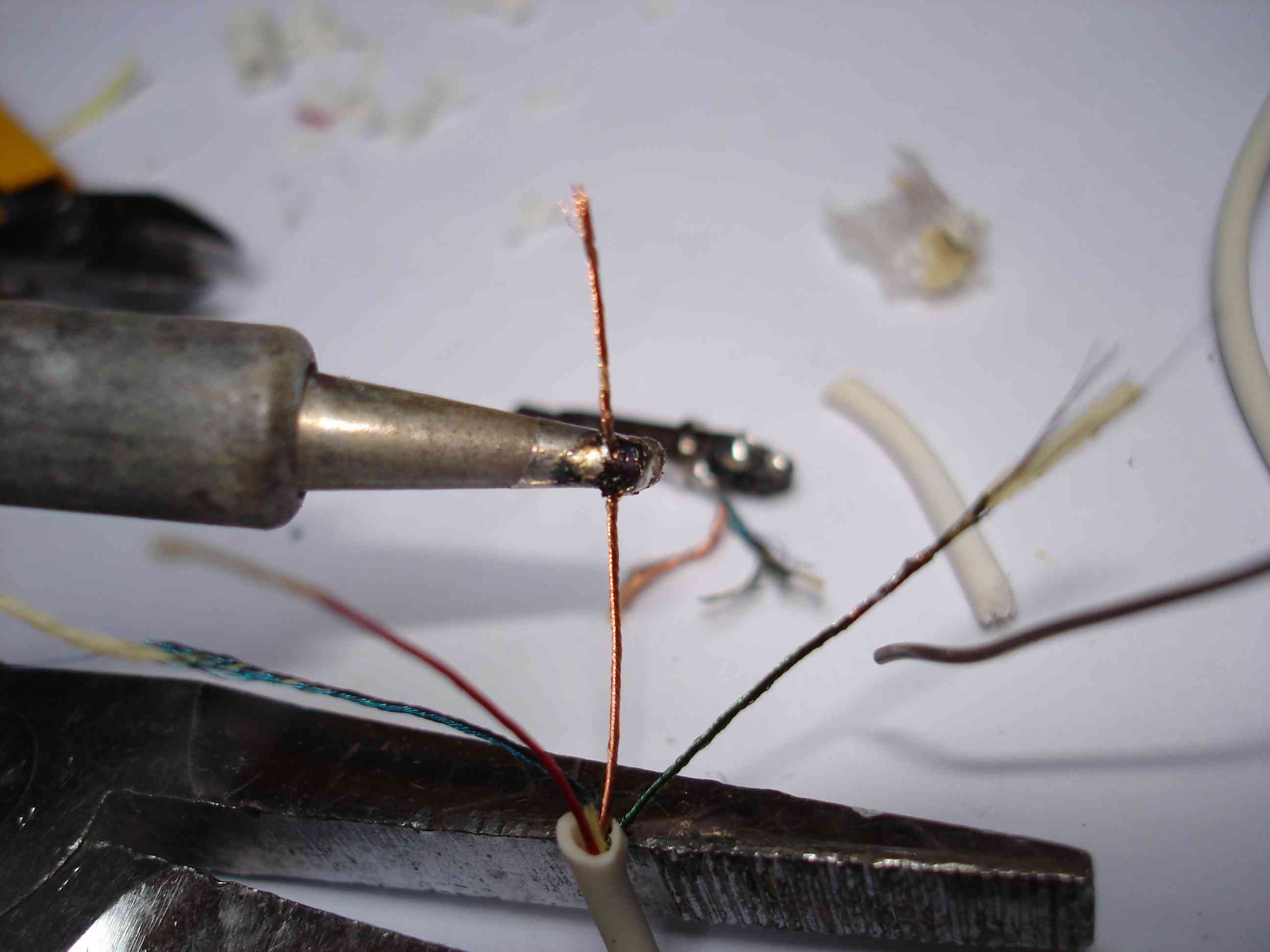

La seule difficulté consiste à correctement souder les fils sur le jack, il faut savoir que ces fils sont revêtus d'une résine thermo-fusible, cela veut dire simplement que pour souder il suffit de chauffer suffisamment le fil avec le fer à souder pour que la résine brule et en même temps de faire un apport de soudure.

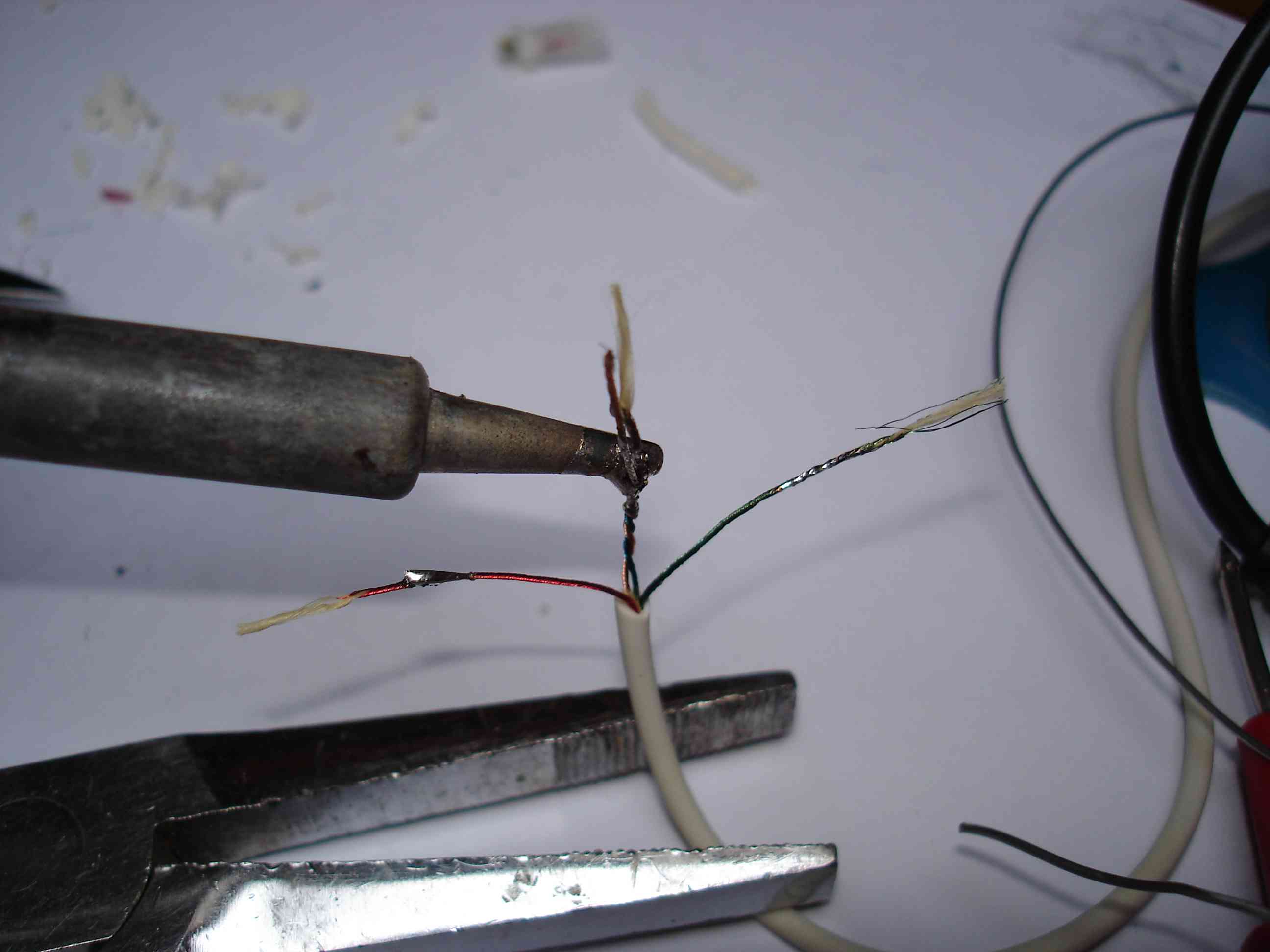

Une fois le fil étamé, c'est à dire revêtu de soudure il n'y a plus aucune difficulté pour le souder sur le jack.
En résumé :

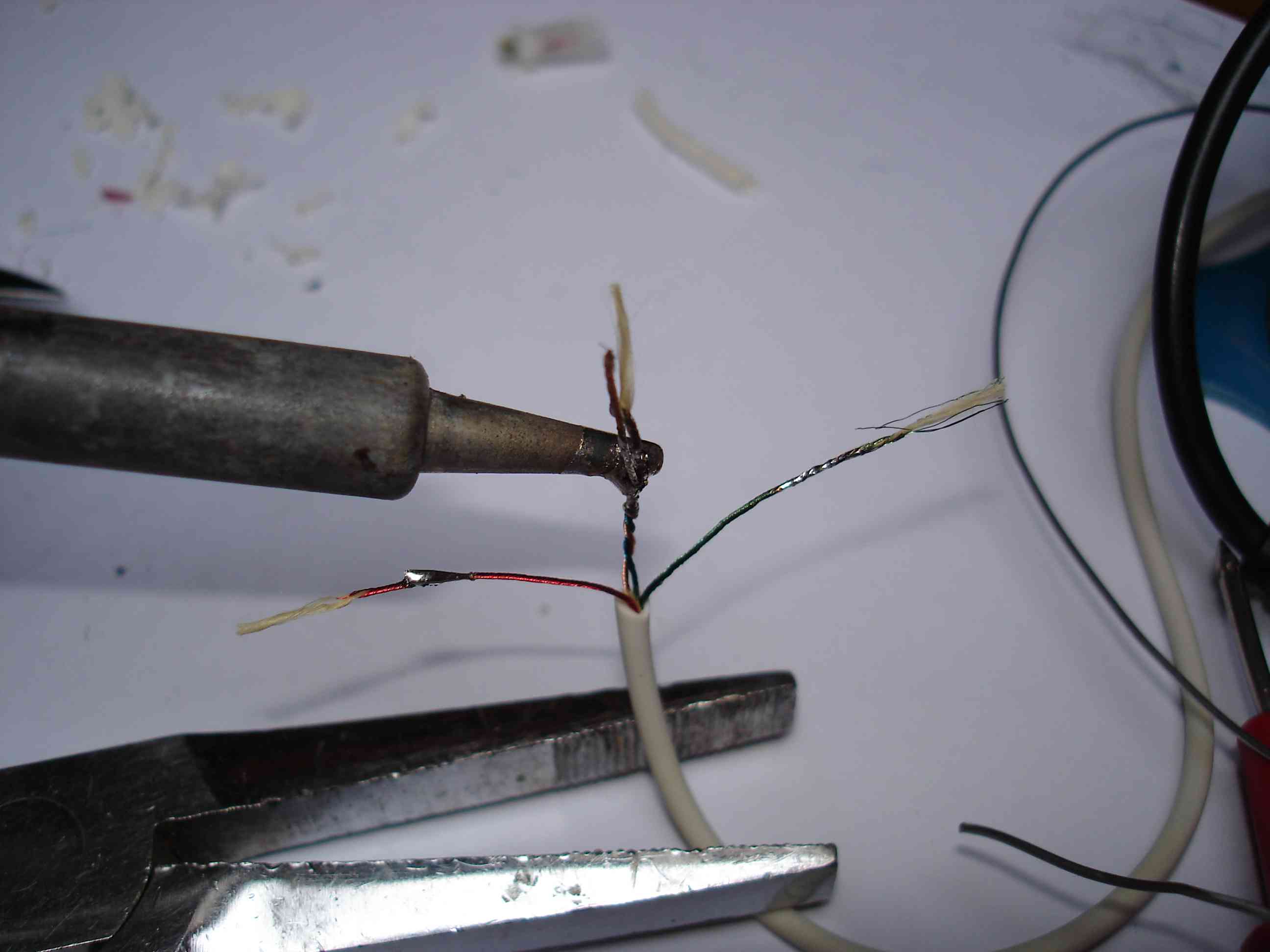

1 - Etamer le fil
2 - Souder le fil sur le jack.

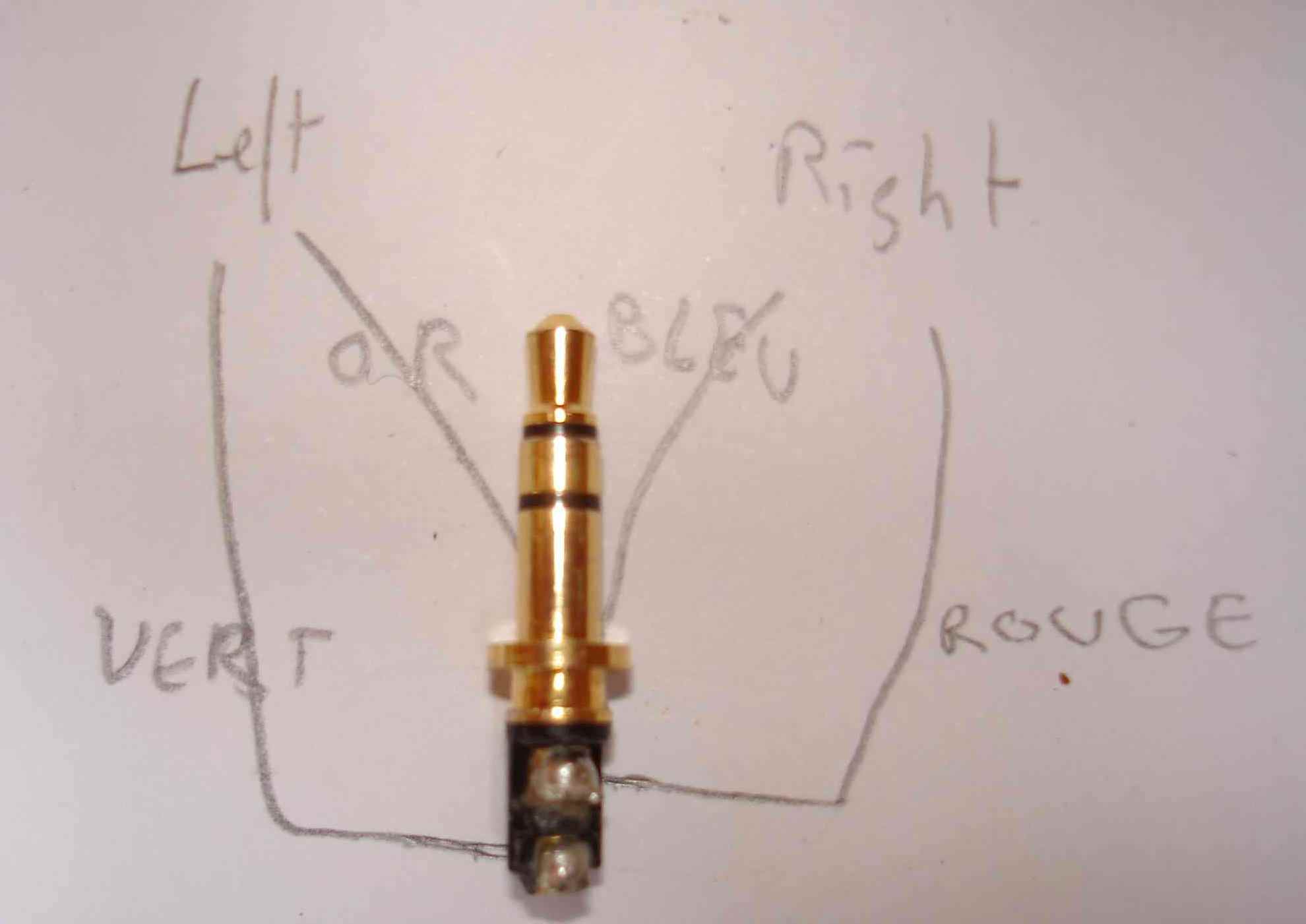

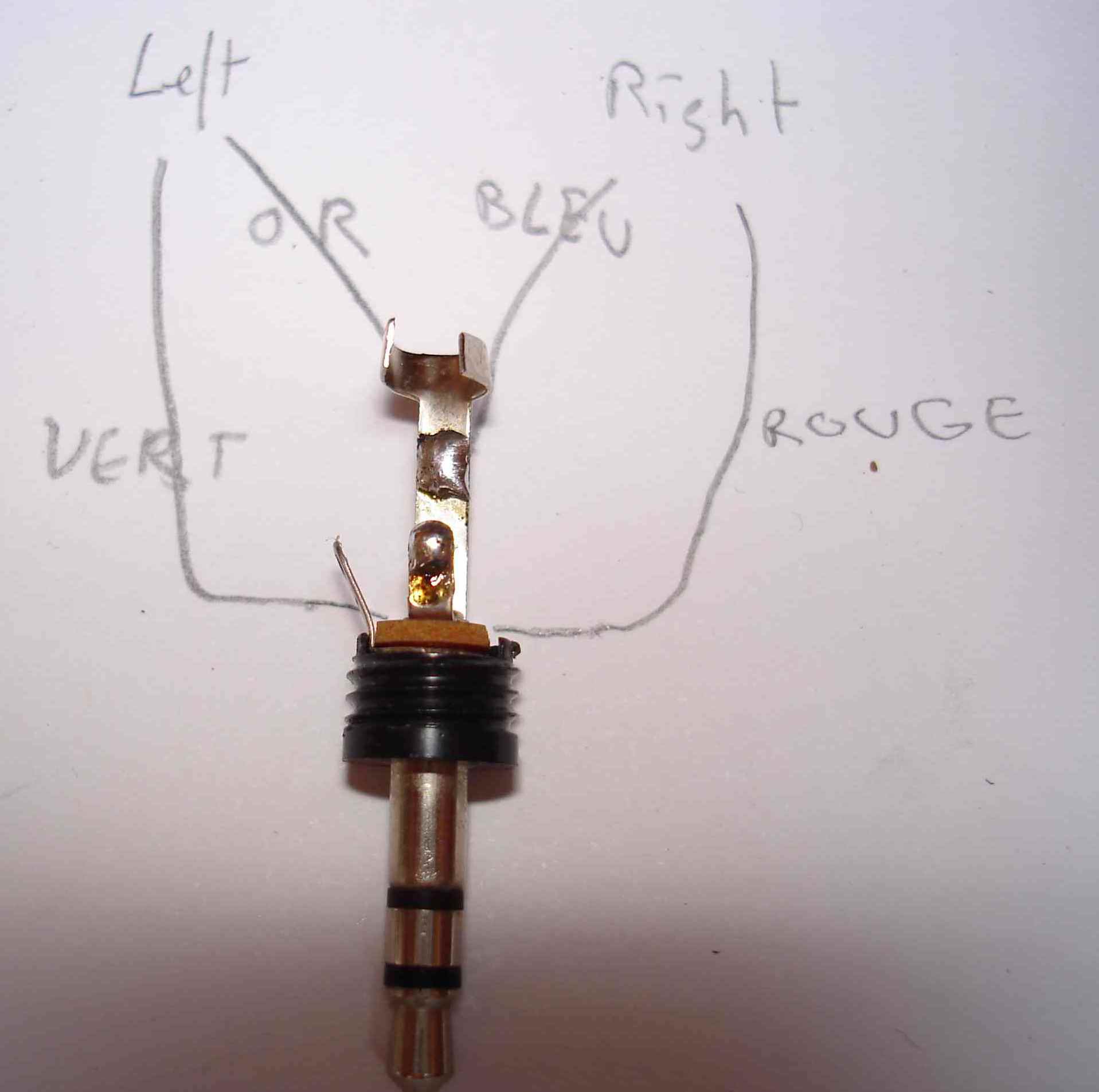

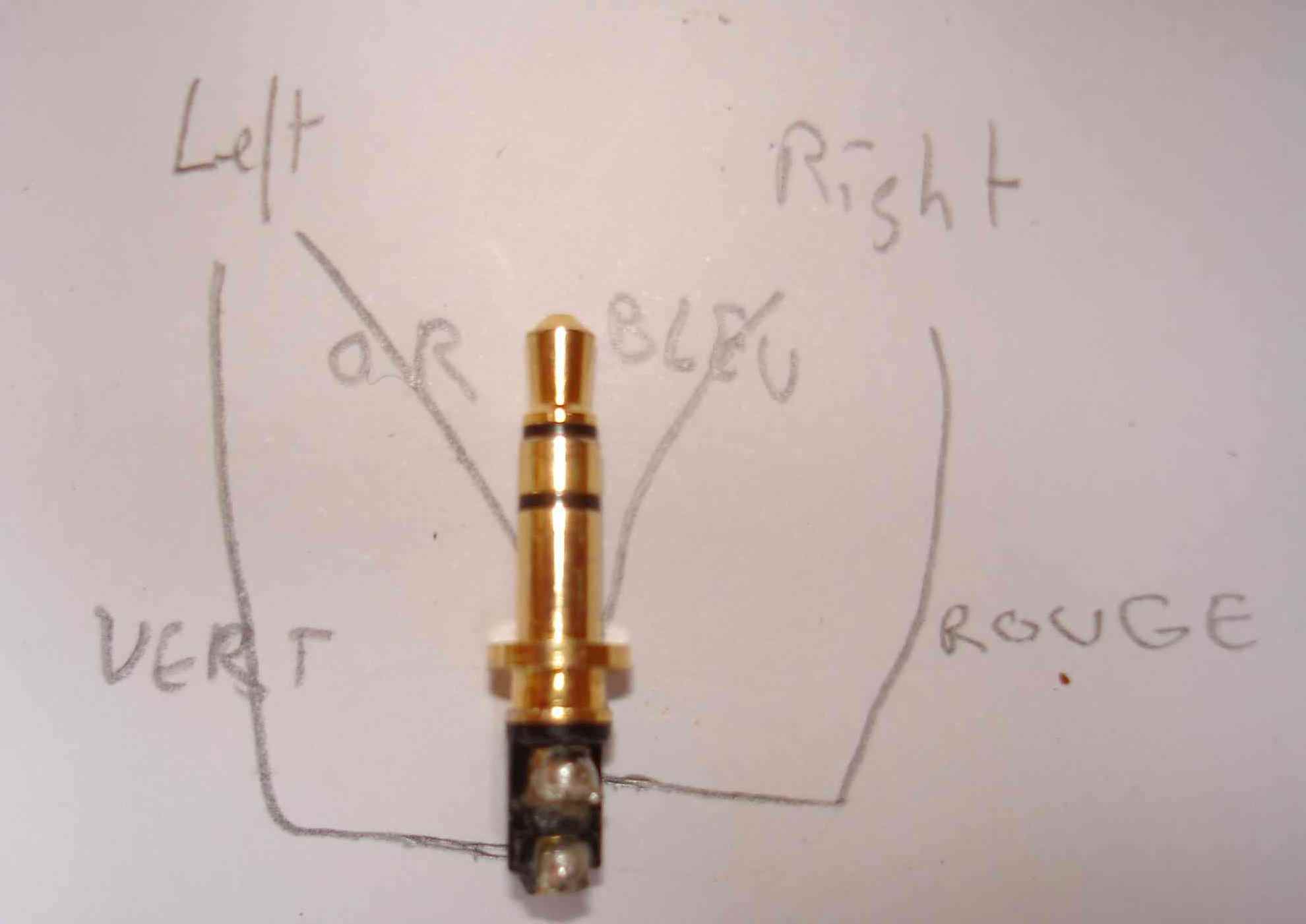

Au niveau électrique c'est très simple, chaque écouteur à 2 fils multiplié par 2 écouteurs = 4 fils, le jack ne comporte que 3 connexions, cela veut dire simplement que l'on va connecter ensemble 1 fils de chaque écouteur (donc 2 fils connectés ensemble) sur la partie la plus proche du corps du jack, les 2 fils restants seront soudés sur la partie canal gauche et canal droit du jack.

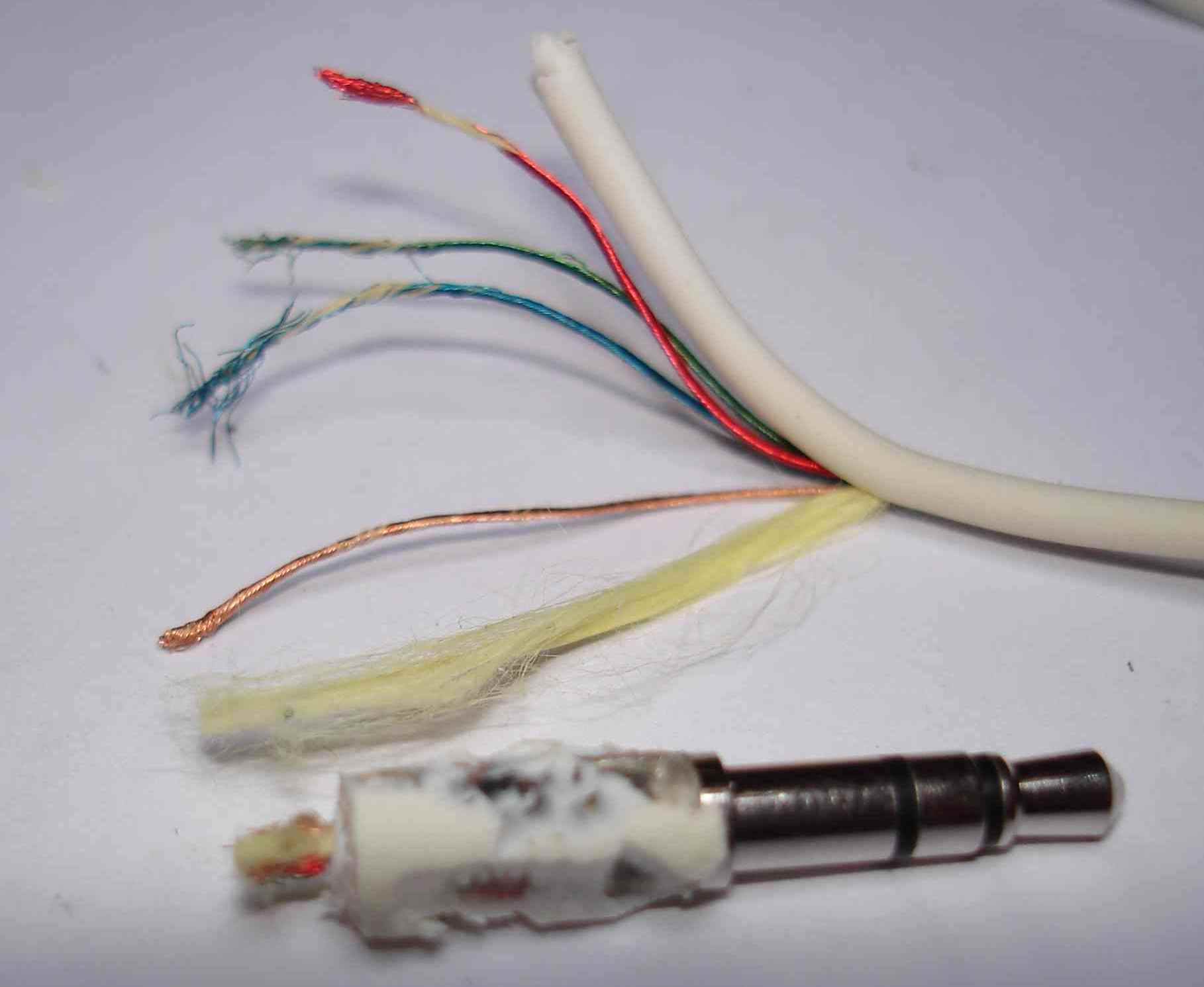

Les couleurs des fils sur les photos proviennent d'un casque Senheiser PX 100.

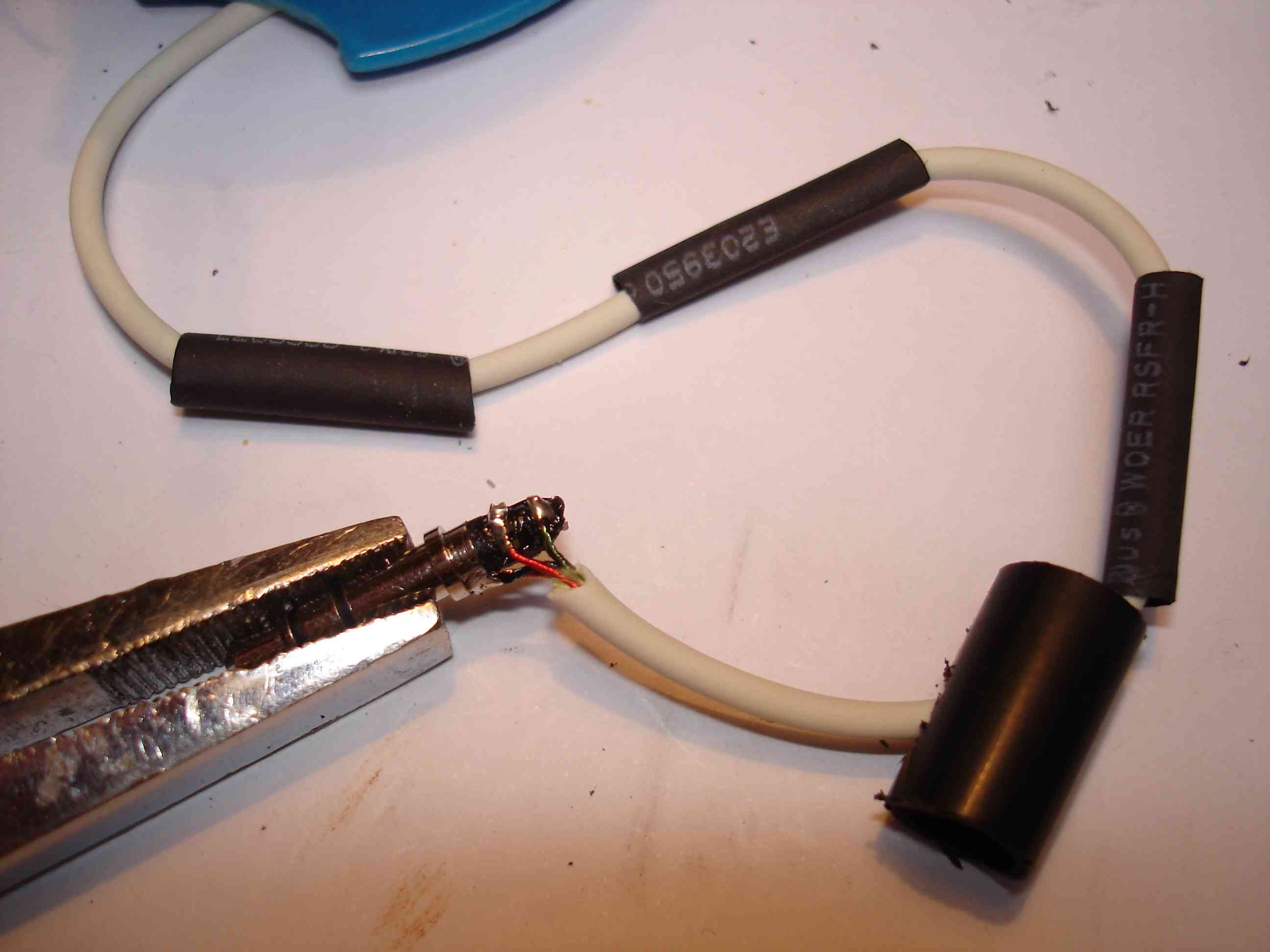

Pour immobiliser le jack, j'entortille un élastique plusieurs fois autour de ma pince ce qui est suffisant pour que celle-ci tienne fermement le jack.

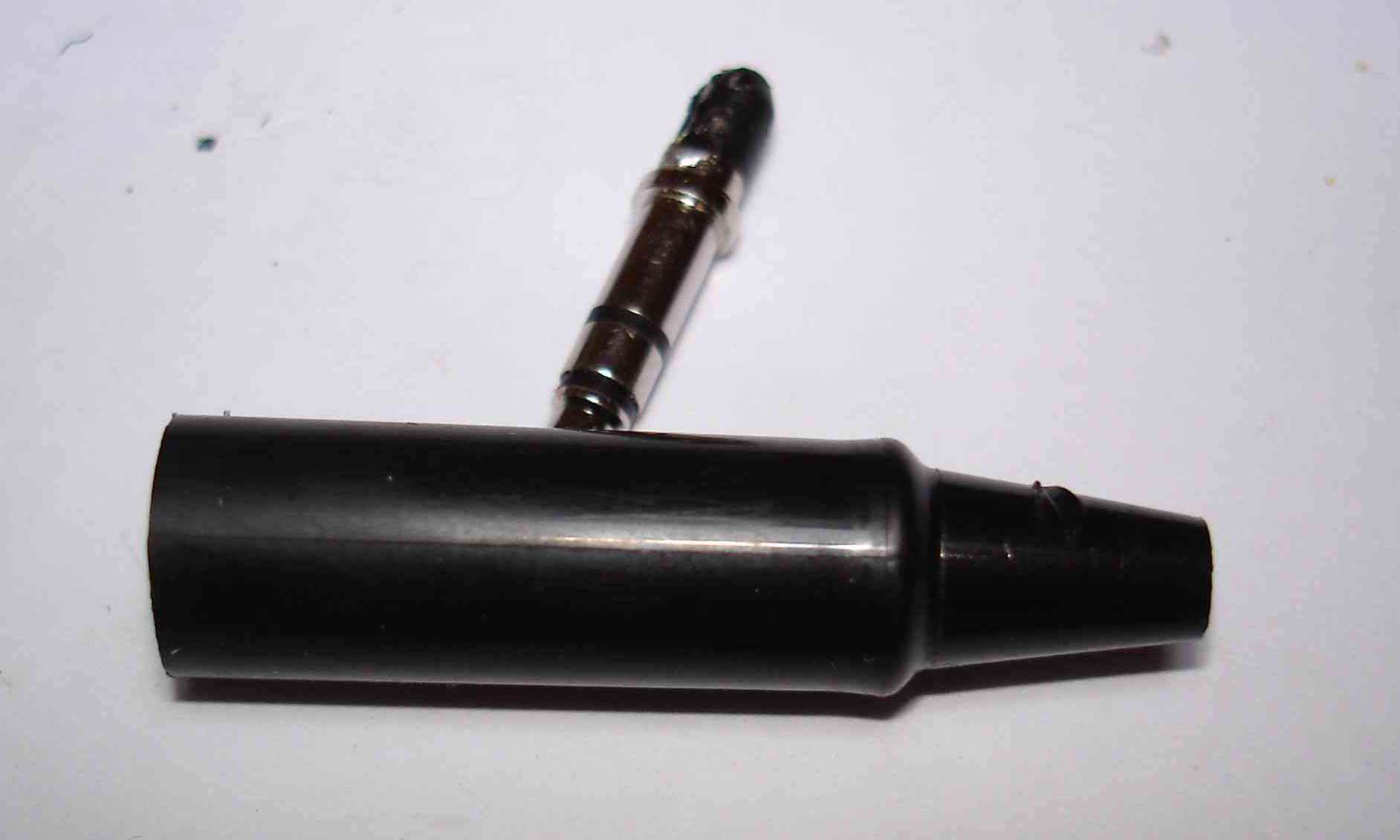

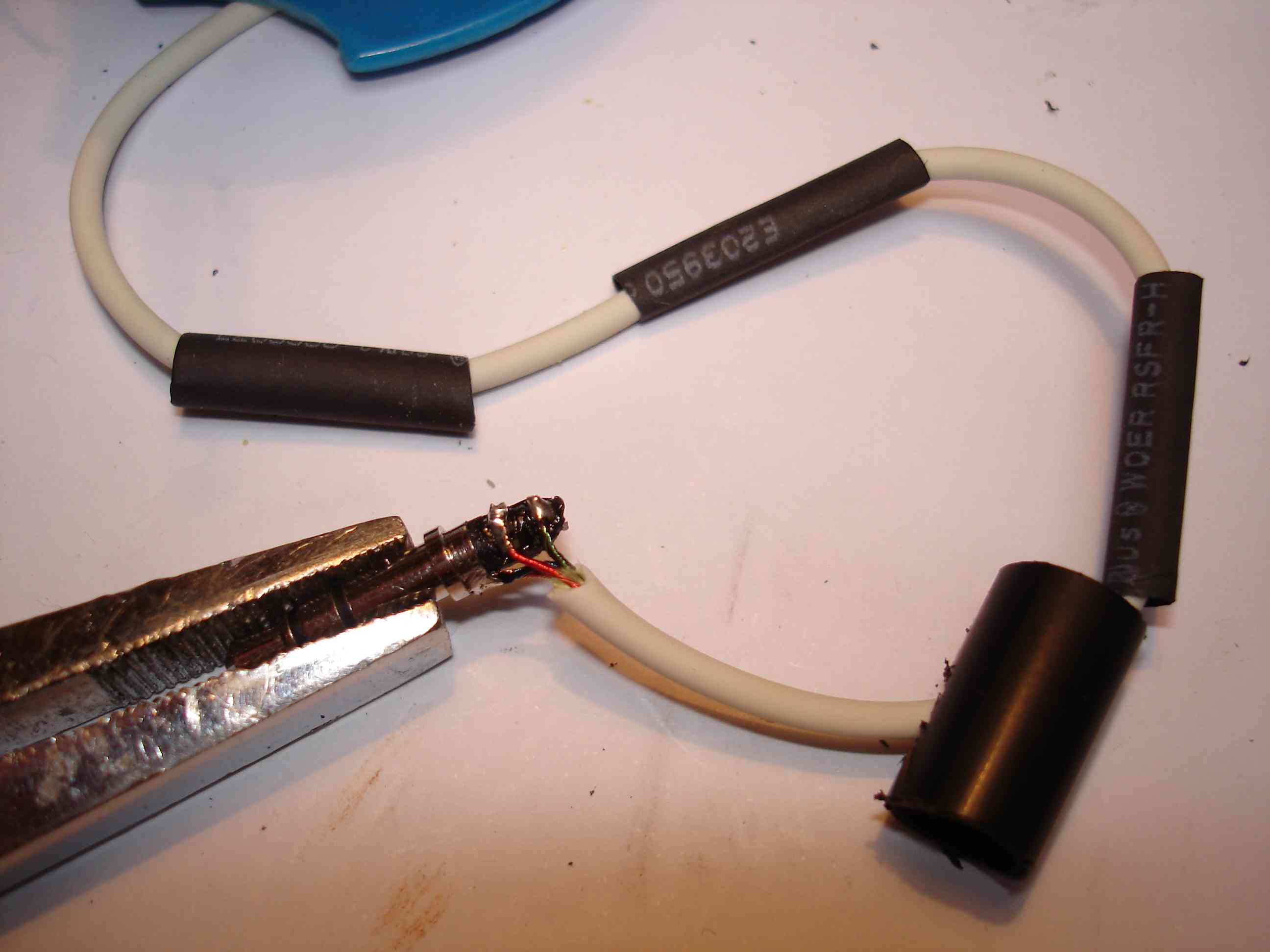

Le principe étant de faire un fil rigide en sortie du corps du stylo et plus souple à la fin.
Et voili et voilou 40 euros d'économisé !
